Webbasierte Konstruktionssoftware für Blechummantelungen in der Industrieisolierung. Vom Aufmaß vor Ort über Abwicklung und Materialliste bis zum Programm für die Schneidmaschine, in einem System.

Abplattung dort, wo die Baustelle sie verlangt.

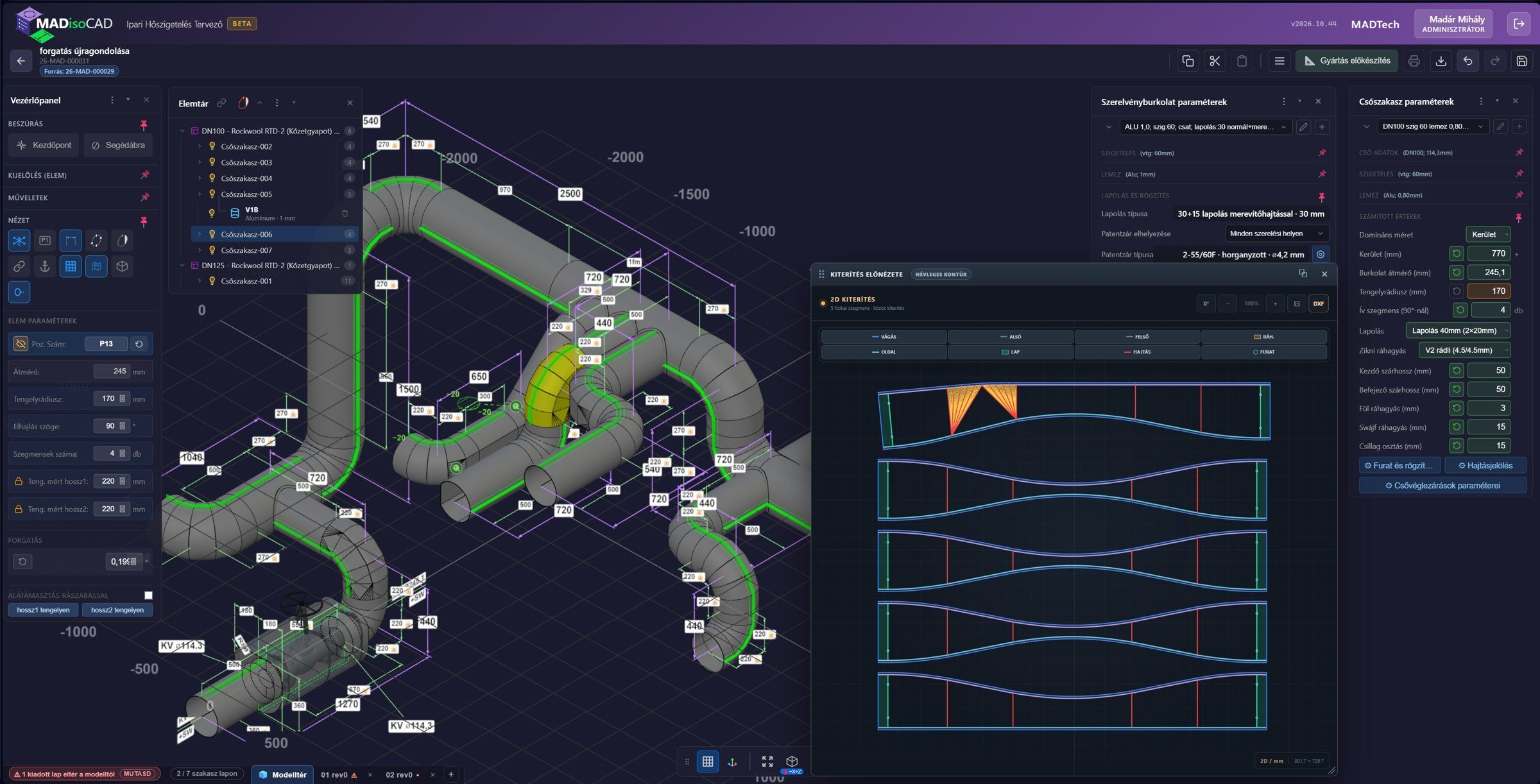

Der MADisoCAD-Editor: isoliertes Rohrleitungsnetz in 3D mit Ventilverkleidung, daneben die Abwicklung eines Bogens mit Stern-Abplattung
Abplattungen und Aussparungen

Die Baustelle bestimmt. Die Software folgt.

Zwei Auflager nebeneinander, daneben eine weitere Leitung. Bisher ging die Abwicklung in solchen Fällen entweder nicht auf, oder sie musste in der Werkstatt von Hand nachgearbeitet werden. In MADisoCAD sitzt die Abplattung dort, wo das Hindernis sie erfordert, und die Abwicklung stimmt trotzdem.

  • Überlappende AbplattungenZwei oder mehr Abplattungen dürfen sich überschneiden. Die Software berechnet die Abwicklung mit der Überschneidung.
  • Montagestelle innerhalb einer AbplattungDie Montagestelle der Ummantelung kann auch innerhalb einer Abplattung liegen, wenn die Baustelle es verlangt.
  • Stern-Abplattung nach innen und außenEin Element kann mehrere Stern-Abplattungen tragen, im 15°-Raster frei am Umfang platziert.
  • Aussparung aus der AbplattungAn Flanschkappen und Ventilverkleidungen lässt sich aus der Abplattung eine Aussparung herstellen, mit Abwicklung der zugehörigen Teile.

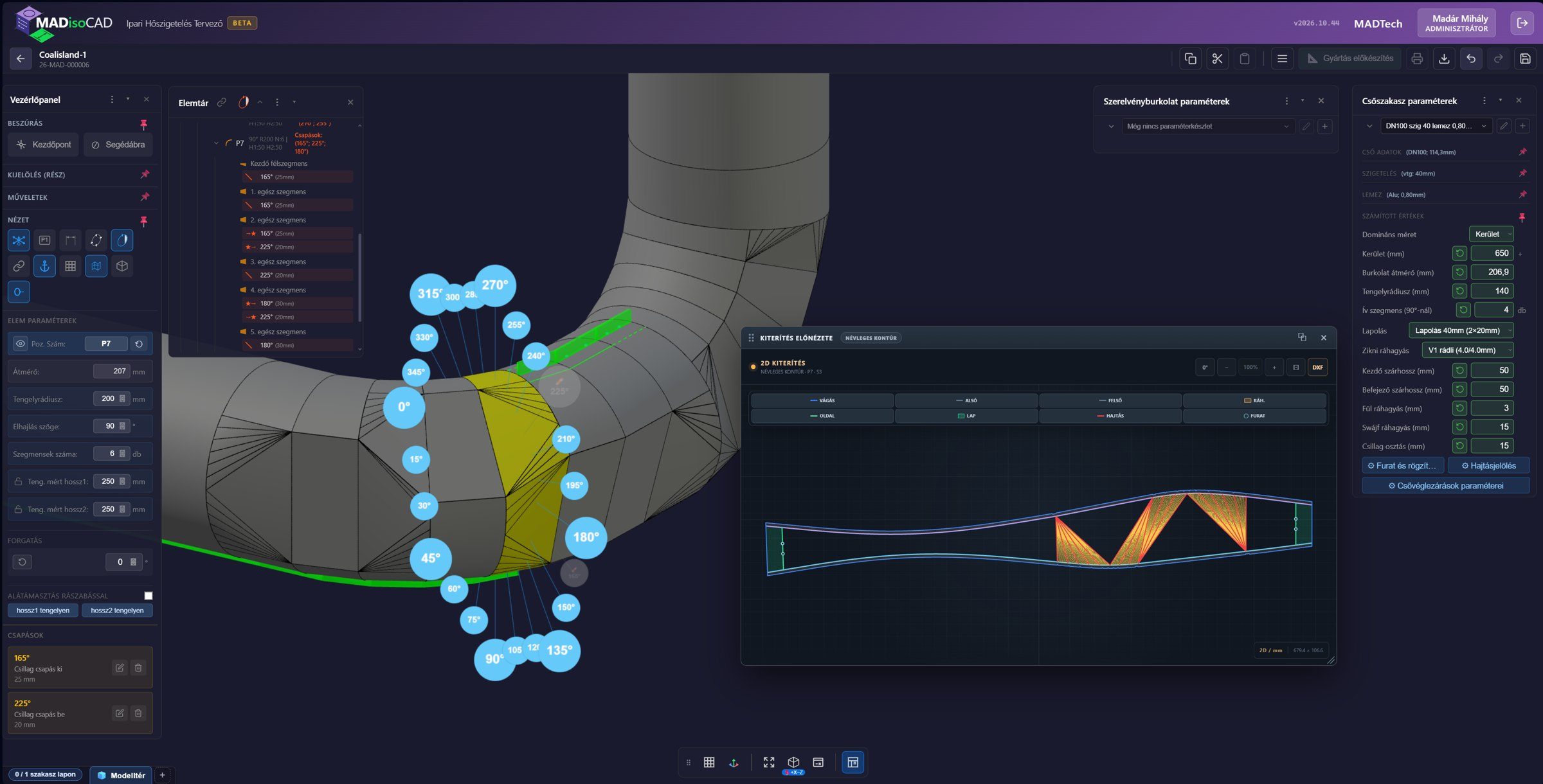

Segmentbogen mit sechs Segmenten in MADisoCAD: alle 15 Grad am Umfang wählbare Abplattungsstellen, zwei Stern-Abplattungen auf einem Segment, daneben die Abwicklung des Segments mit den Fächern der Stern-Abplattungen
Zwei Stern-Abplattungen auf einem Bogensegment (165° aus, 225° ein). Die blauen Kreise sind die im 15°-Raster wählbaren Abplattungsstellen, rechts die Abwicklung desselben Segments.
Schwierige Fälle

Wo die Konstruktion von Hand Stunden dauert.

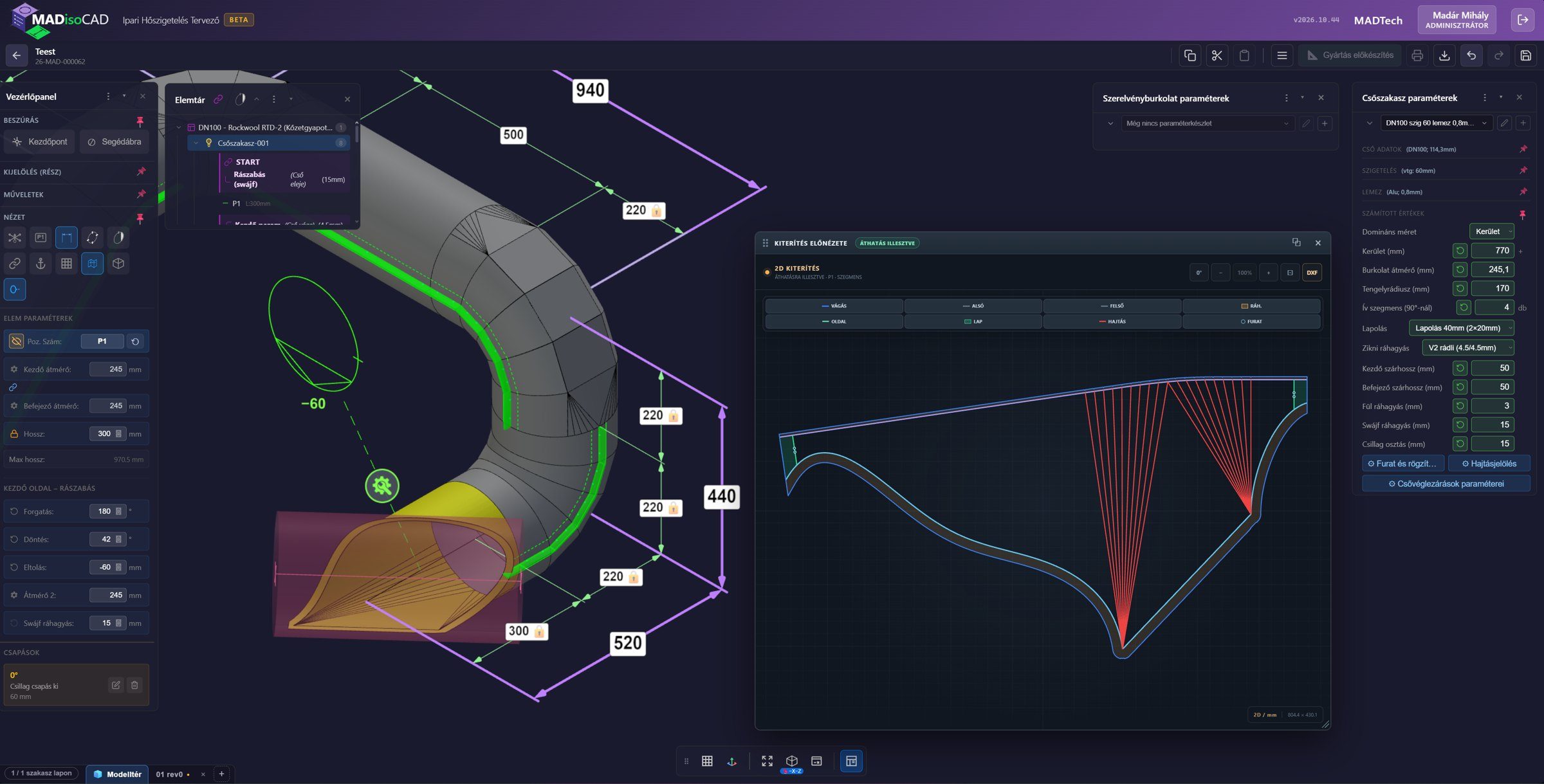

Schräger, versetzter Sattelausschnitt an einem gebogenen Rohrabschnitt, daneben die an die Durchdringung angepasste Abwicklung
Schräger, versetzter Sattelausschnitt180° gedreht, 42° geneigt, −60 mm versetzt, mit Stern-Abplattung. Die Abwicklung passt genau auf die Durchdringung.

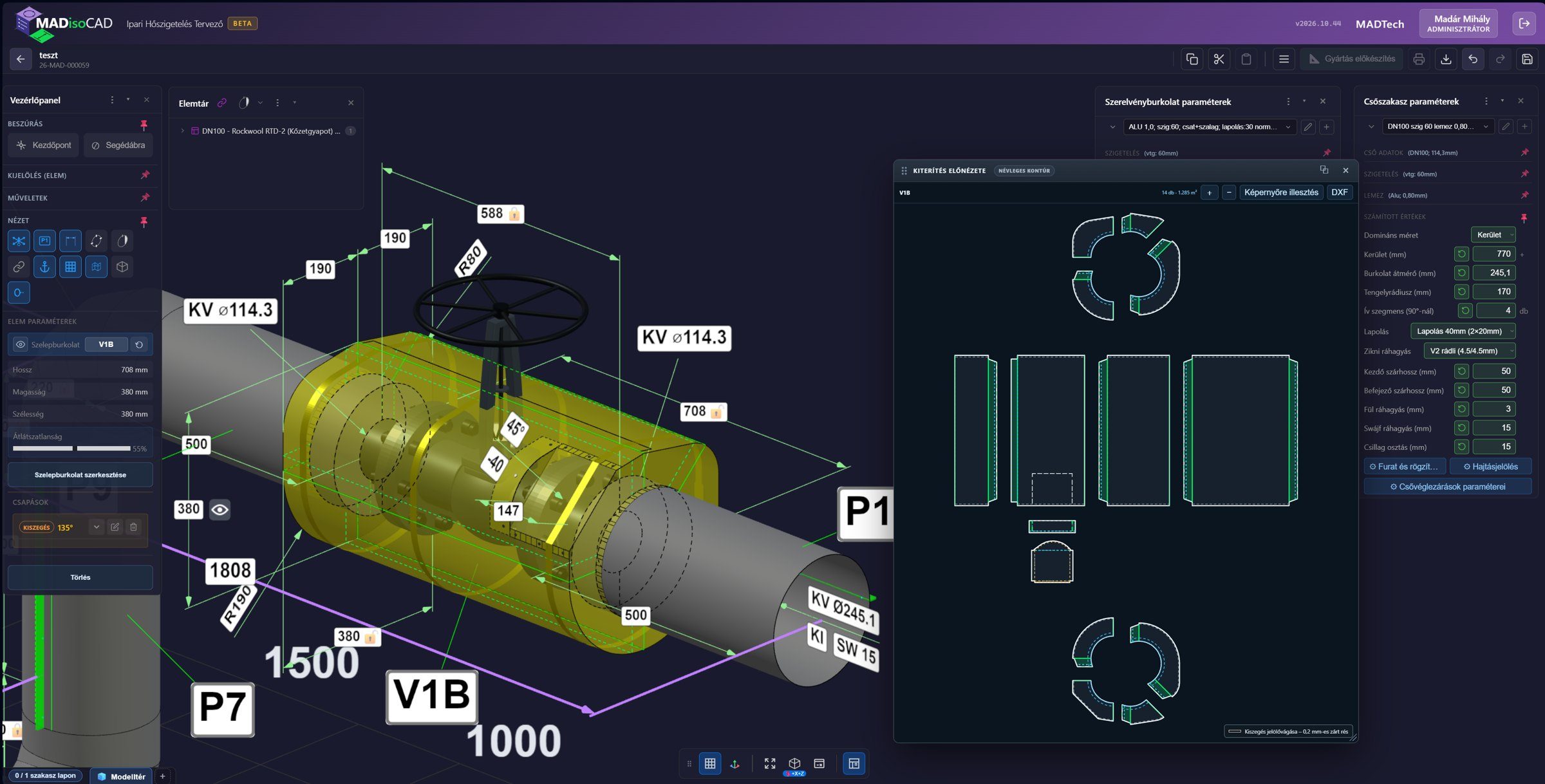

Ventilverkleidung an einem Schieber DN100 mit Aussparung für die Handradspindel, daneben die 14 abgewickelten Teile der Verkleidung
Ventilverkleidung mit AussparungVerkleidung eines Absperrschiebers mit 135°-Aussparung für die Handradspindel. Alle 14 Teile abgewickelt, einschließlich Stirnbleche.

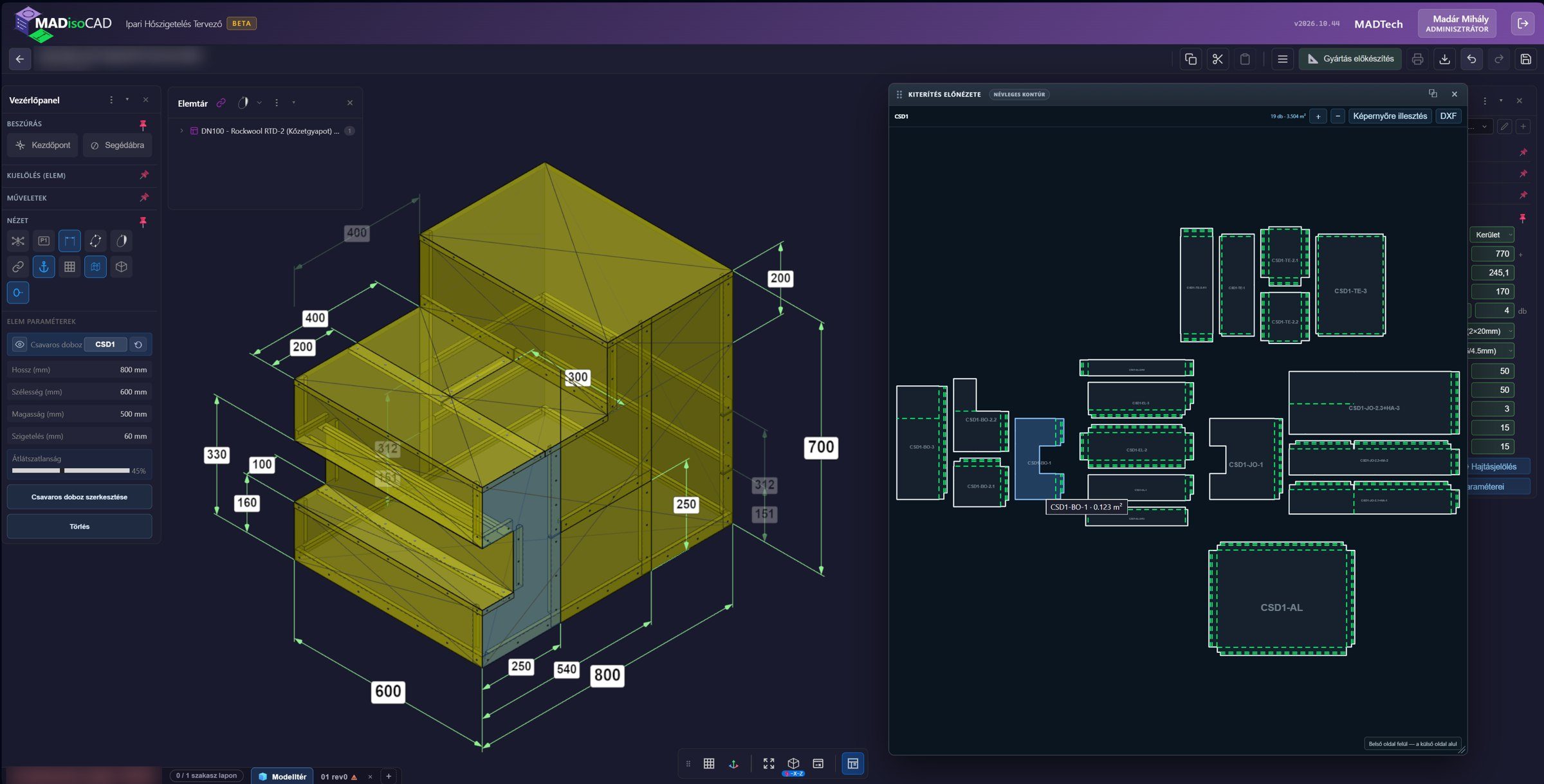

Gestufter verschraubter Kasten in 3D mit Maßen, daneben alle 19 abgewickelten Blechteile mit Kennung
Gestufter verschraubter KastenUnregelmäßiger, mehrstufiger Isolierkasten mit 800 × 600 × 700 mm Außenmaß. Die Software wickelt alle 19 Blechteile ab, mit Kennung und Fläche (insgesamt 3,5 m²).
Materialauszug

Aus der Zeichnung wird eine Bestellliste.

Kein Zerlegen und Nachzählen, und auf der Baustelle gehen die Schrauben nicht aus. Die Software zählt das verwendete Befestigungsmaterial auf dem Zeichnungsblatt zusammen, mit Herstellerbezeichnung und Artikelnummer.

Rechnet aus der Lochteilung

Die Menge ergibt sich aus den tatsächlichen Befestigungspunkten, nicht aus einer Schätzung.

Gruppiert nach Artikelnummer

Spannverschlüsse, Niete, Schrauben und Bänder nach Typ, Bänder in laufenden Metern.

Erfindet keine Zahlen

Fehlt ein Wert, wird das angezeigt, und es wird keine unzuverlässige Summe ausgegeben.

Bei Freigabe festgeschrieben

Das freigegebene Zeichnungsblatt speichert auch die Aufstellung, sie bleibt später nachvollziehbar.

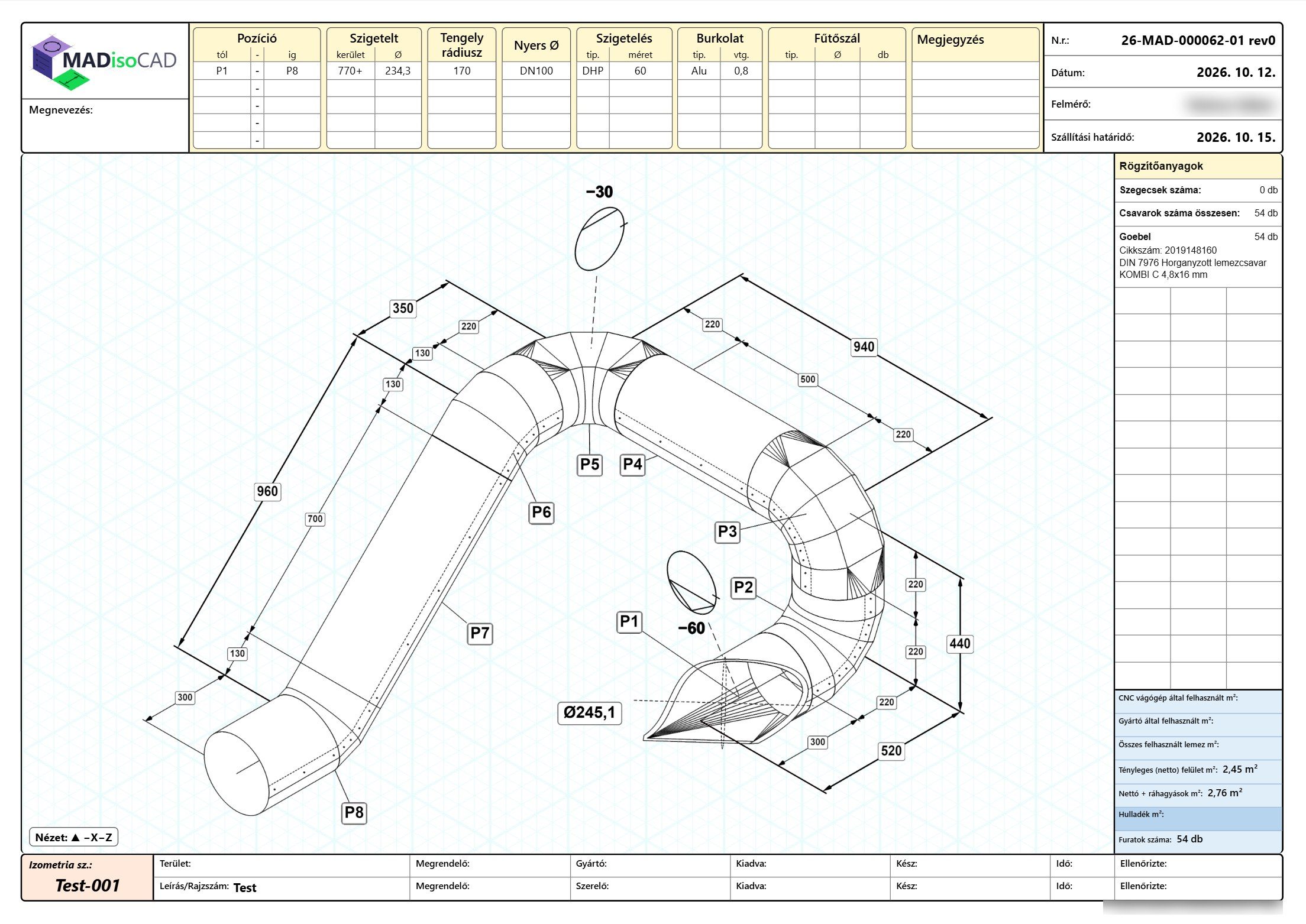

Von der Software erstelltes A4-Fertigungsblatt: Isometrie mit Positionsnummern und Maßen, im Schriftfeld die Daten von Isolierung und Ummantelung, rechts die Aufstellung des Befestigungsmaterials und die Flächenberechnung

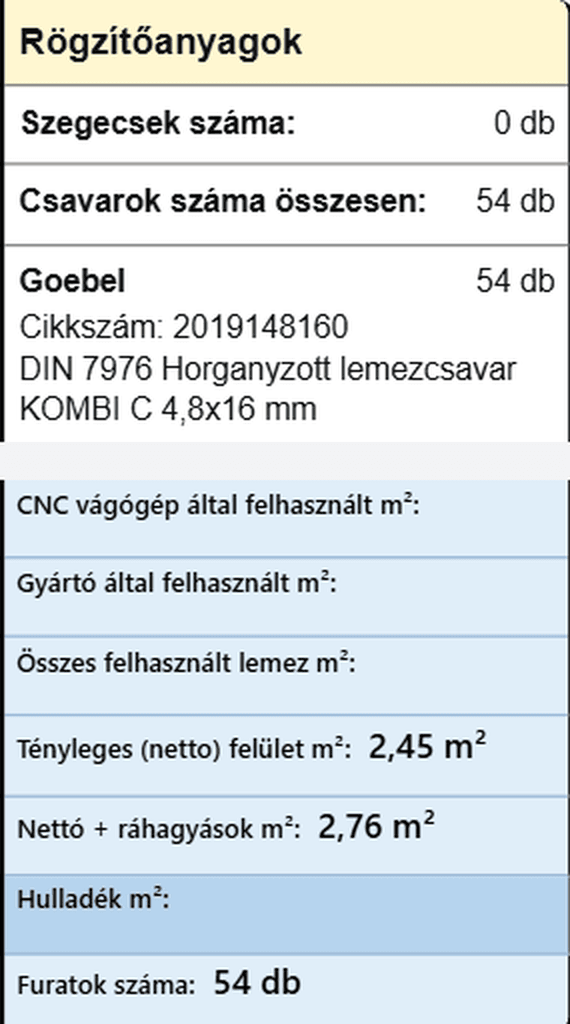

Ausschnitt aus der rechten Spalte des Zeichnungsblatts: 54 Stk. Goebel DIN 7976 Blechschrauben verzinkt, Artikelnummer 2019148160; Nettofläche 2,45 m², mit Zugaben 2,76 m², 54 Bohrungen
Ausschnitt aus der rechten Spalte des Zeichnungsblatts. Die Anzahl der Schrauben ergibt sich aus der tatsächlichen Lochteilung, mit Artikelnummer des Herstellers.
Vom Aufmaß bis zur Schneidmaschine

Eine Zeichnung für den ganzen Weg.

Aufmaßtechniker, Konstrukteur, Projektleiter und Werkstatt sehen dieselbe Zeichnung. Kein Neuzeichnen, keine separate Tabelle und kein Anruf, ob es schon fertig ist.

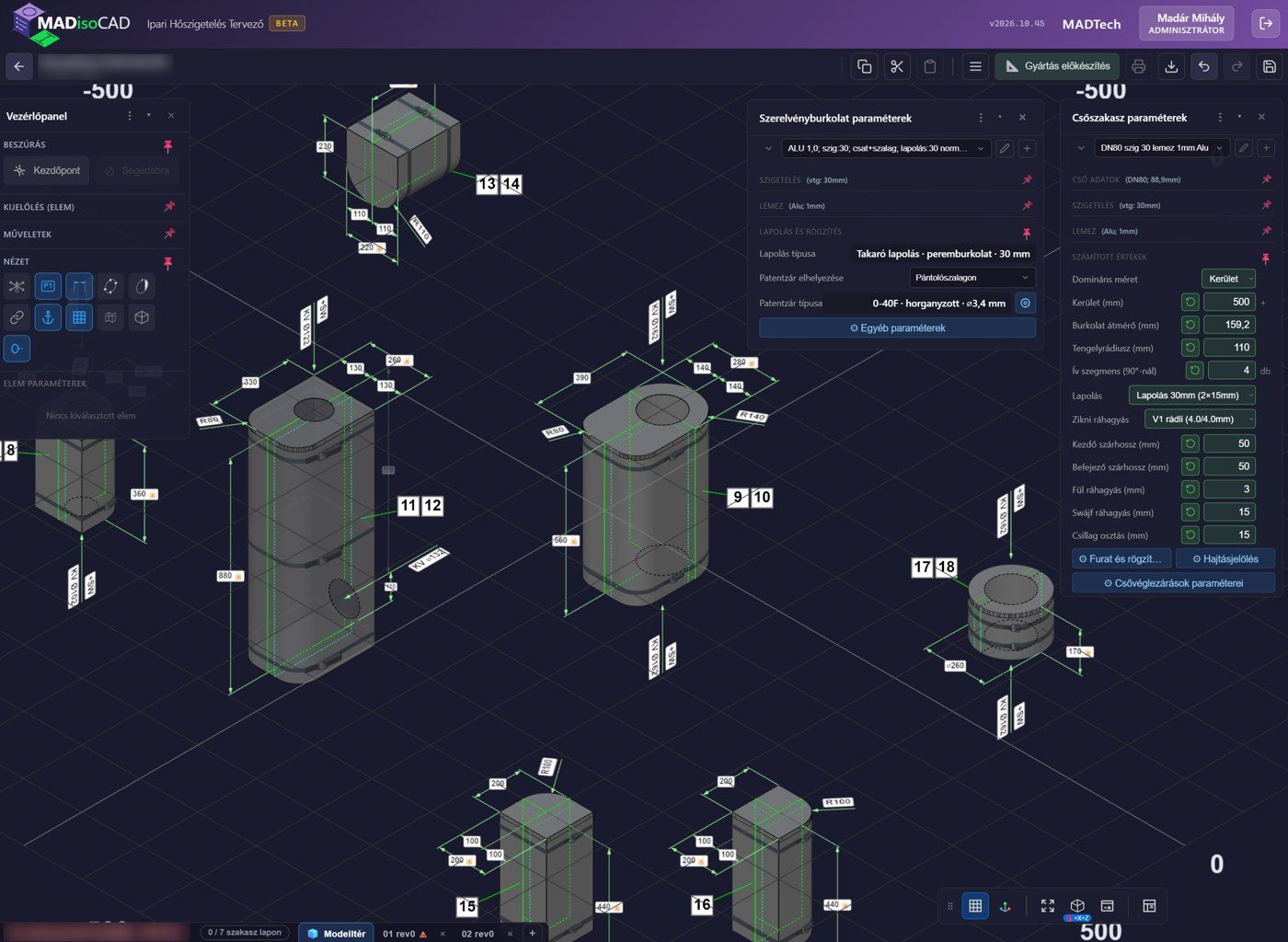

  1. Aufgemessene Armaturenkappen im 3D-Editor mit Maßen und Positionsnummern, daneben die Parameter von Kappe und Rohrabschnitt

    Aufmaß

    Auf dem Tablet, mit dem Finger gezeichnet, vor Ort. Maßeingabe über einen eigenen Ziffernblock.

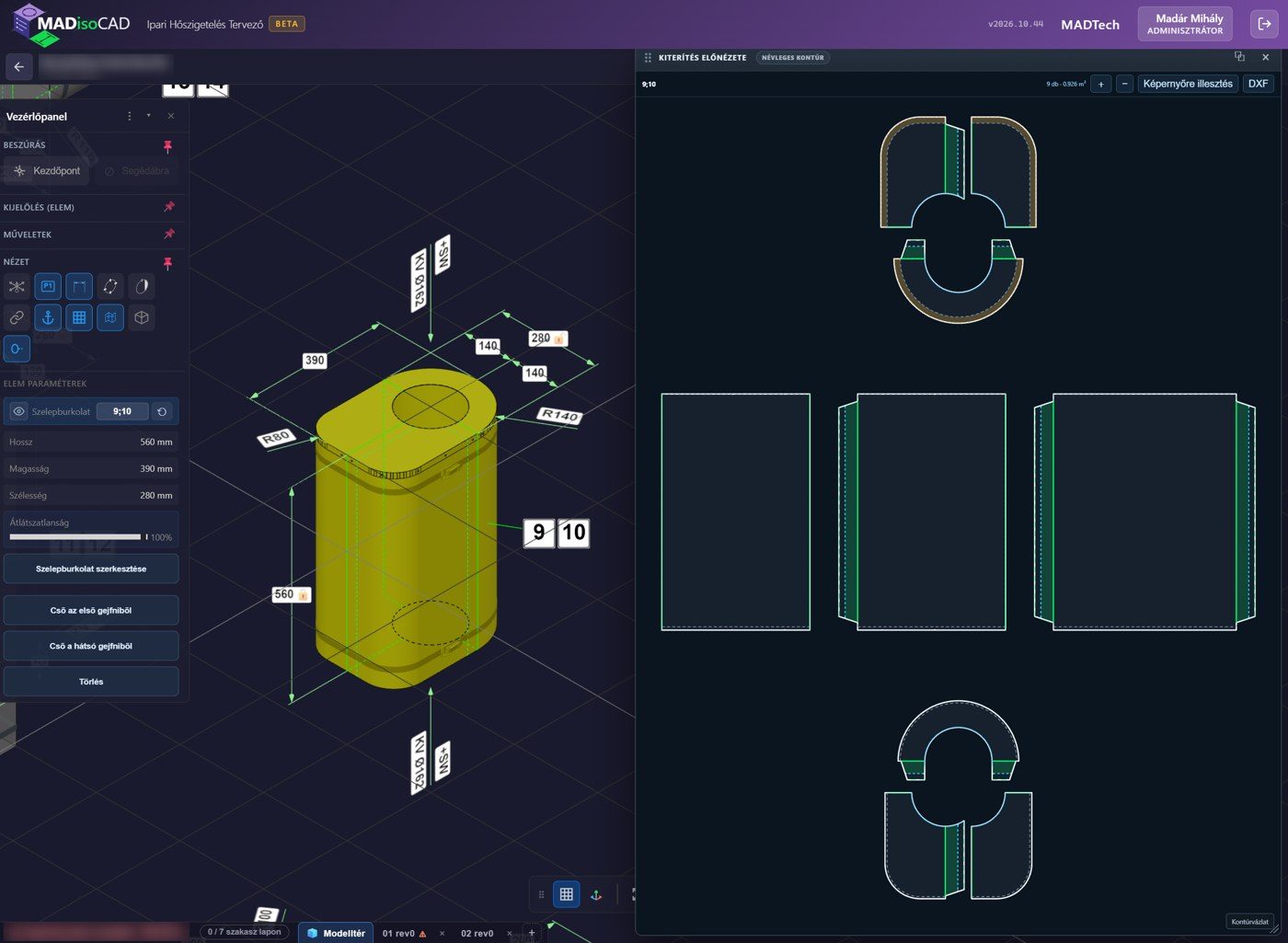

  2. Armaturenkappe in 3D, daneben die Abwicklungsvorschau aller 9 Teile mit hervorgehobenen Zugaben

    Abwicklung

    Die Abwicklung jedes gezeichneten Ummantelungsteils lässt sich schon während der Bearbeitung ansehen, mit deutlich hervorgehobenen Zugaben.

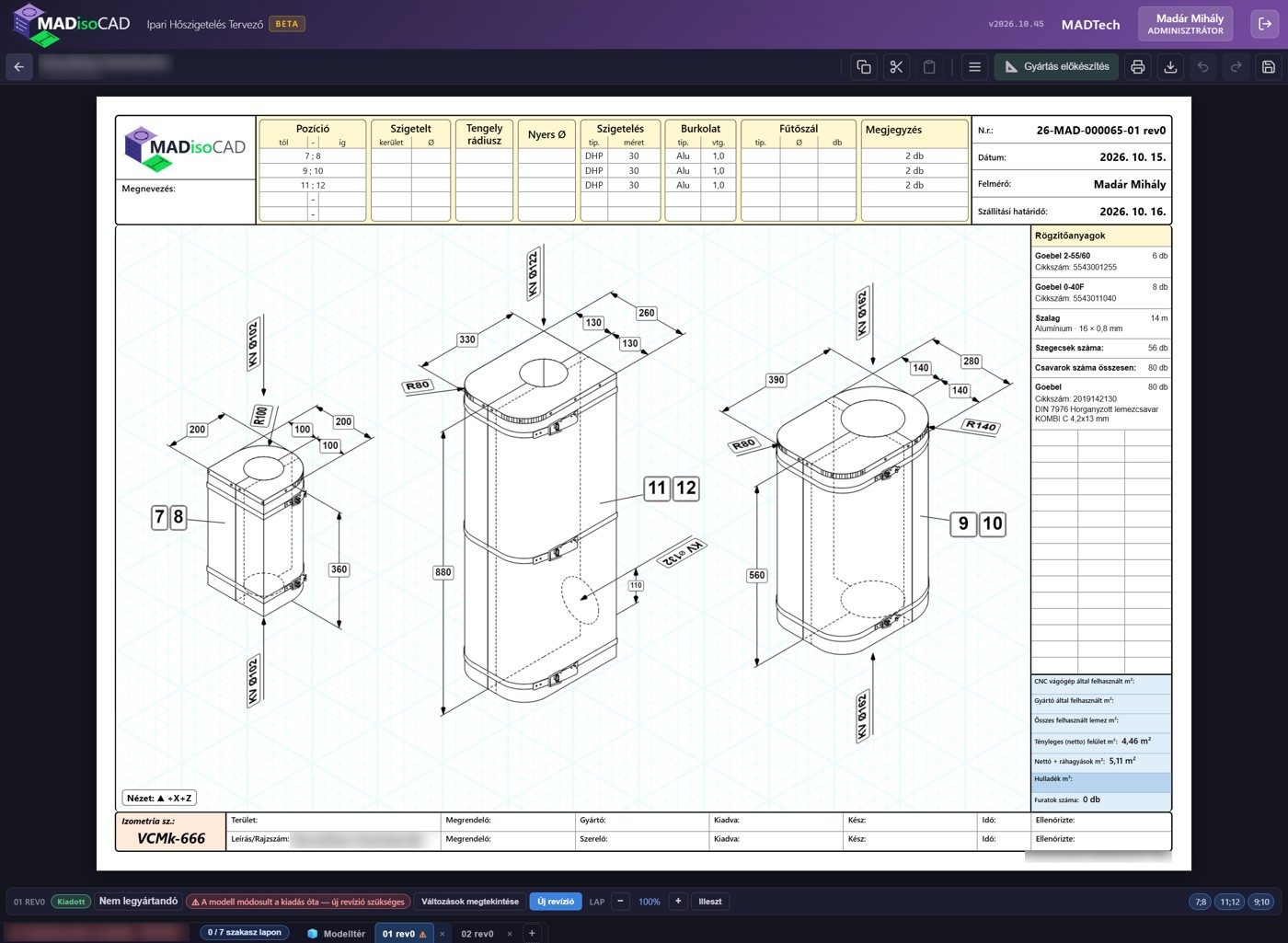

  3. Isometrieblatt mit drei isolierten Ummantelungskästen, Maßen, Positionsnummern, Befestigungsliste und Flächenberechnung

    Isometrieblatt

    Die Aufmessung dokumentiert, mit Materialliste und Revisionsverfolgung. Jede ausgegebene Revision wird als PDF festgehalten.

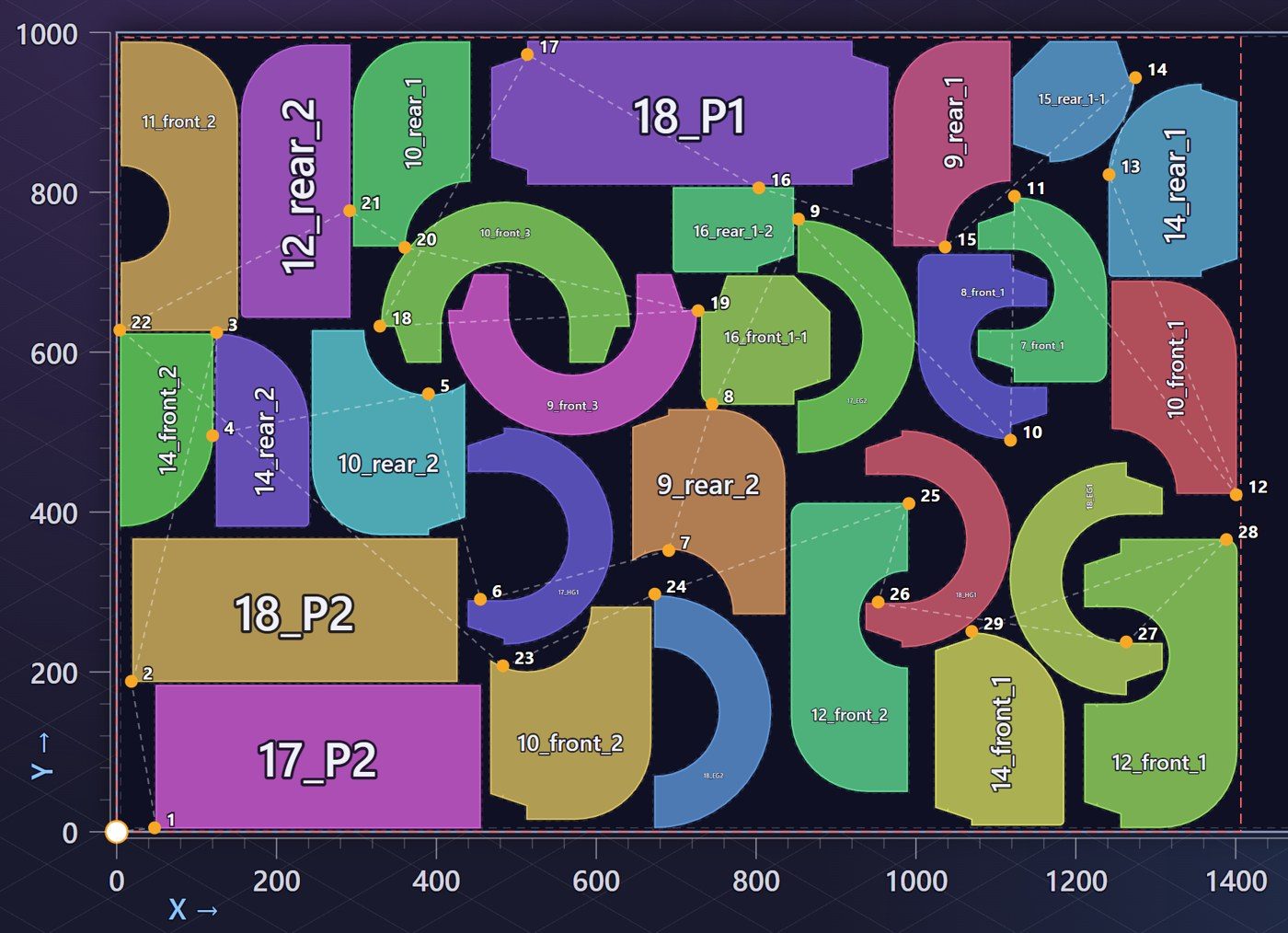

  4. Nesting auf einer Tafel: Bögen, Sternschnitt-Teile und Platten nach ihrer echten Kontur ineinander gesetzt, mit nummerierter Schnittreihenfolge

    Nesting

    Die Teile kommen nach ihrer echten Kontur eng ineinander gesetzt auf die Tafel, mit nummerierter Schnittreihenfolge.

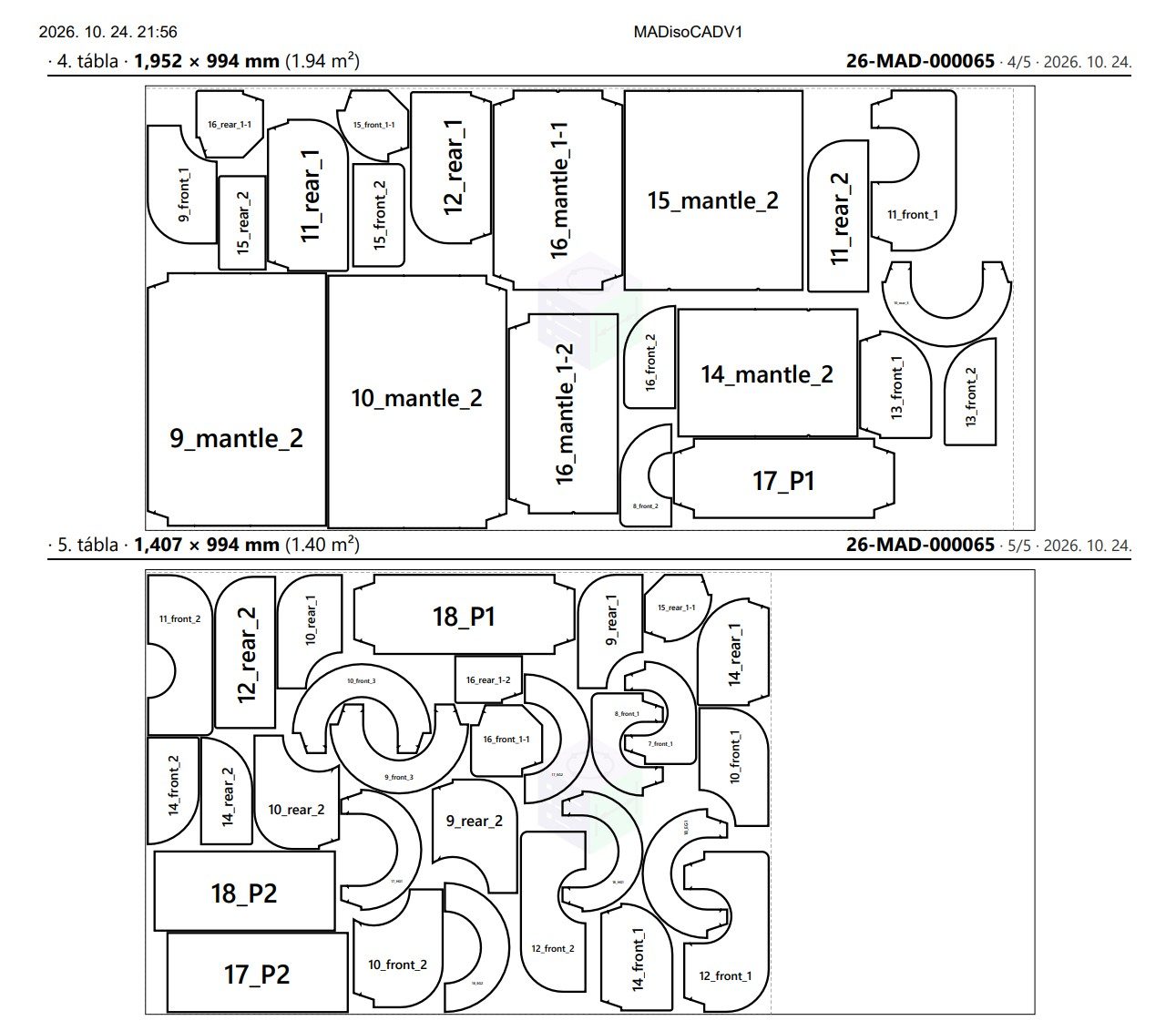

  5. Ausgedruckte Tafeln mit Zeichnungsnummer: Teile mit Kennung, Tafelmaß und Fläche

    Maschinenprogramm

    Das Schneidprogramm enthält Mikrostege sowie An- und Abfahrten. Ausgabeformate: DXF, LXD und G-Code, passend für die meisten älteren Plasmaanlagen.

Direkte Ausgabe:DXFCypCut .lxdAIR-WORKS .MPEsprit/Arrows .TXTPDF

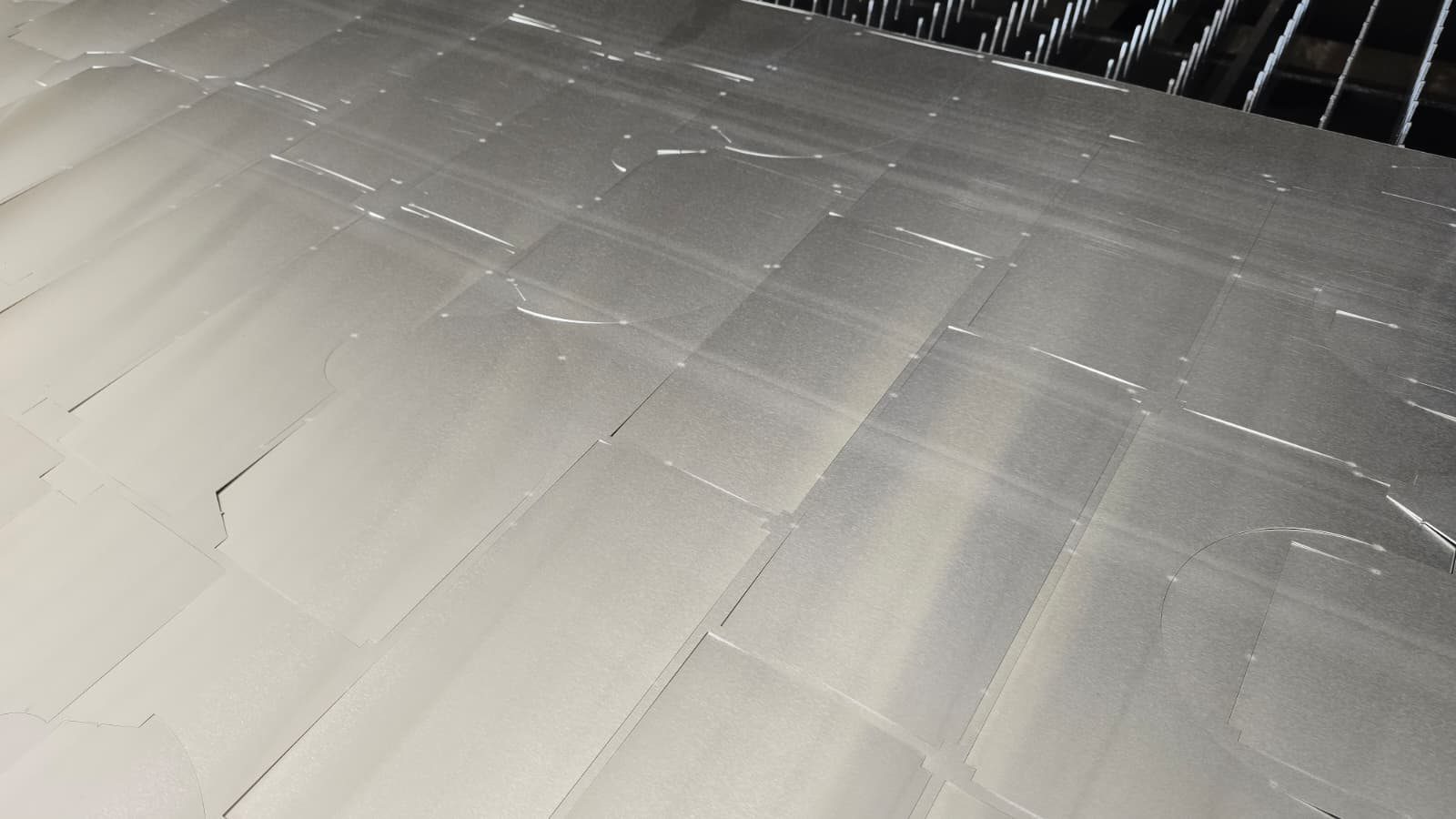

Geschnittene Aluminiumtafel auf dem Maschinentisch: die Ummantelungsteile hängen über Mikrostege in der Tafel
Das Ergebnis: eine geschnittene Tafel auf dem Maschinentisch. Mikrostege halten die Teile, bis sie entnommen werden.
Vor Ort

Auch im Keller und im Kesselhaus.

Der Aufmaßtechniker lädt die Zeichnung vorher herunter und kann ohne Netz daran arbeiten. Sobald das Tablet wieder Verbindung hat, werden die Änderungen hochgeladen.

  • Android-App, Browser auf Tablet und Computer.
  • Speichert alle fünf Sekunden auf dem Gerät, es geht keine Arbeit verloren.
  • Bei einem Konflikt geht keine Fassung verloren, wenn inzwischen jemand anderes die Zeichnung geändert hat.

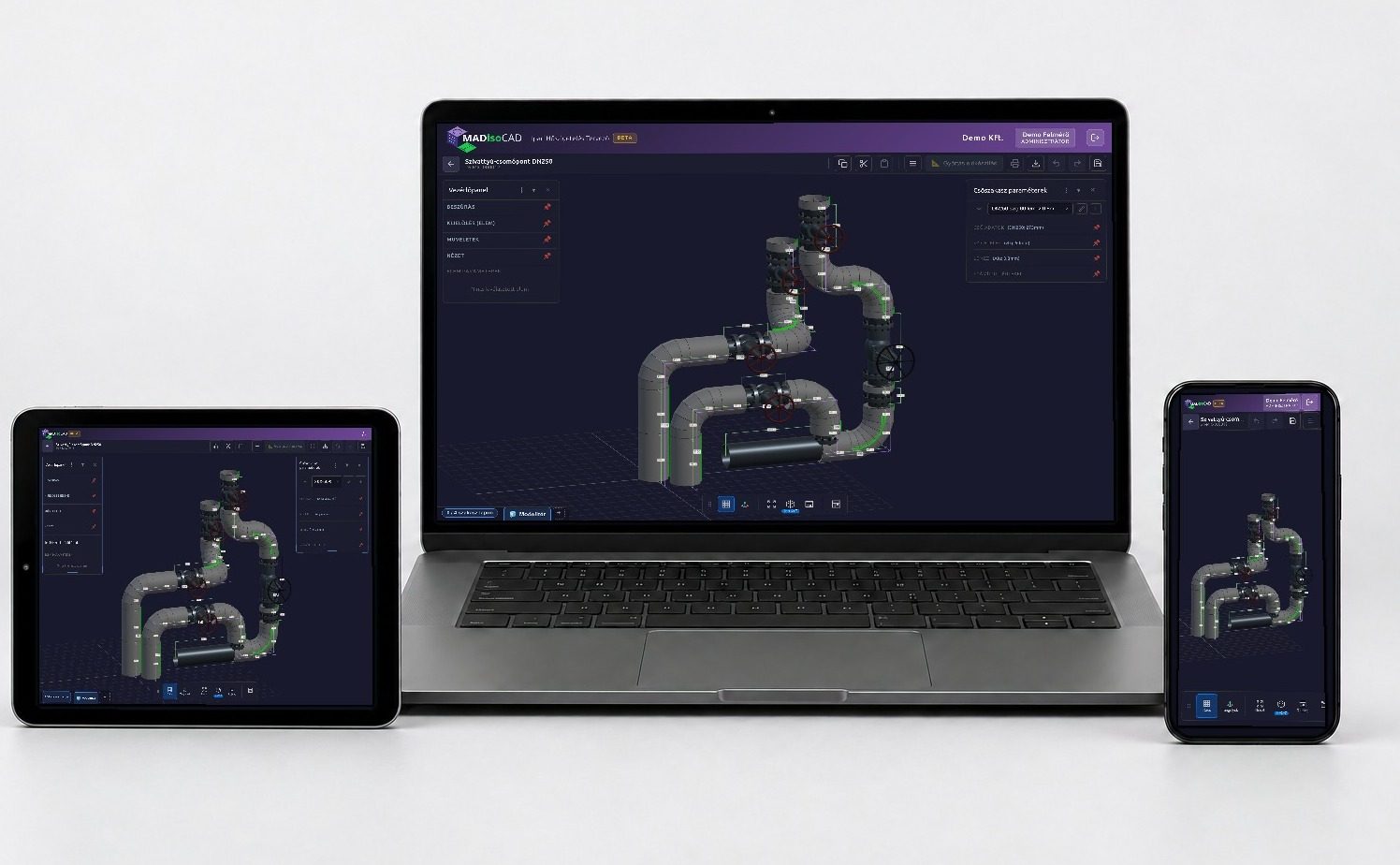

Laptop, Tablet und Smartphone nebeneinander, auf allen dieselbe Rohrleitungszeichnung in MADisoCAD, jeweils in der passenden Ansicht
Dieselbe Zeichnung auf Computer, Tablet und Smartphone.
Auf Ihren Betrieb eingestellt

Es arbeitet mit Ihren eigenen Standards.

Die Stammdaten werden einmal eingerichtet. Danach rechnen alle Zeichnungen, Abwicklungen und Materiallisten damit.

Überlappung
30 · 40 · 50 mm, Nahtrichtung je Element umkehrbar
Sickenrollen
V00, V0 … V5 mit den eigenen Werten des Betriebs
Zugaben
Lasche, Schweif, Randlänge der Bohrungen, Schenkellänge der Bögen
Materialien
Bleche und Dämmstoffe nach dem eigenen Lagerbestand
Befestigungselemente
Spannverschlüsse, Schrauben, Niete aus dem Katalog, mit Artikelnummer
Rohrnormen
DN-Reihen nach der im Betrieb verwendeten Norm
  1. Entwurf
  2. fertigungsbereit
  3. zugewiesen
  4. in Fertigung
  5. fertiggestellt

Rollen vom Aufmaßtechniker bis zur Werkstatt. Während der Fertigung ist die Geometrie der Zeichnung gesperrt, die Werkstatt schneidet also immer die freigegebene Fassung. Die Daten jedes Unternehmens liegen in einer eigenen Datenbank, und die Software lässt sich auch auf dem eigenen Server des Unternehmens installieren.

Mihály Madár im Anzug, Porträt im Büro
Mihály Madár, Gründer.
Zoltán Antali in seinem Büro, dahinter Monitore mit einer ERP-Anwendung und einem Code-Editor
Zoltán Antali, IT-Manager.

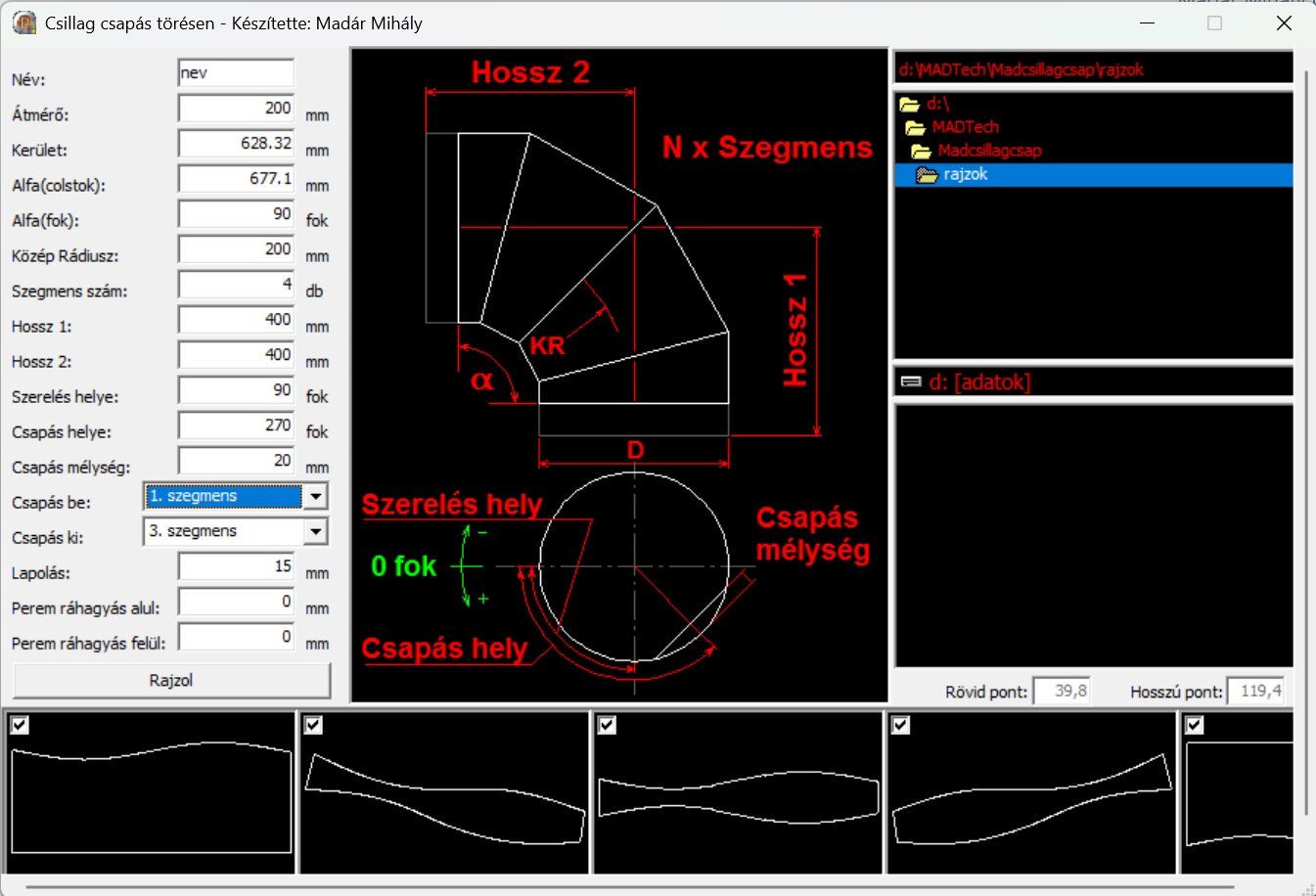

Das Programm der Diplomarbeit von 2005: Stern-Abplattung an einem Knick, mit Parametern, Konstruktionszeichnung und den abgewickelten Segmenten
2005 Das Programm der Diplomarbeit: ein Bogen, eine Abplattung, eine Montagestelle. Aus dieser Arbeit entstand die Idee, die MADisoCAD heute umsetzt.
Mihály Madár mit Schutzhelm auf einem Industrieschornstein
Százhalombatta Aufmaß auf einem 100 Meter hohen Industrieschornstein.
Über uns

Aus dem Handwerk entstanden.

MADisoCAD ist kein Produkt eines gewöhnlichen Softwarehauses. Mihály Madár ist Ingenieur-Informatiker und hat zwanzig Jahre in der industriellen Blechummantelung gearbeitet: Er hat aufgemessen, konstruiert, ummantelt und Projekte geleitet. Deshalb weiß er genau, was vor Ort und in der Werkstatt gebraucht wird. Heute ist er Geschäftsführer und operativer Direktor, Vertriebsleiter und Inhaber der Halmos Kft.

Bei der Entwicklung unterstützt ihn sein langjähriger Freund Zoltán Antali, mit dem er gemeinsam studiert hat. Zoltán ist Softwareentwickler und Leiter des Systembetriebs, derzeit Entwickler und Betreiber bei der PlanDoc Kft., die Plan- und Dokumentenmanagement für Bauprojekte entwickelt. Seit zwanzig Jahren entwickelt und betreibt er Web- und Unternehmenssysteme, von der Oberfläche über das Backend bis zu den Servern. So kamen Informatik und Blechhandwerk in ein Team.

„Es wäre möglich, die komplette Planung jedes Auftrags in einer Datenbank zu speichern. Das wäre eine einzigartige Lösung in der Branche.“

Diplomarbeit von Mihály Madár, Hochschule Dunaújváros, 2005

  • 2005Diplomarbeit: Abwicklungsprogramm für Stern-Abplattungen für eine industrielle Plasmaschneidanlage. Es verkürzte die Zeit der Konstruktion von Hand auf ein Zehntel.
  • 2006FESI-Europameisterschaft, Dubrovnik: 3. Platz unter den Industrieisolierern, mit Teilnehmern aus zehn Ländern.
  • 2008–09Mitautor eines Firmenstandards für das isometrische Aufmaß, Projektleiter von Industrieisolierungsprojekten im In- und Ausland.
  • HeuteMADisoCAD: was er 2005 beschrieben hat, funktioniert jetzt vom Aufmaß bis zur Schneidmaschine.

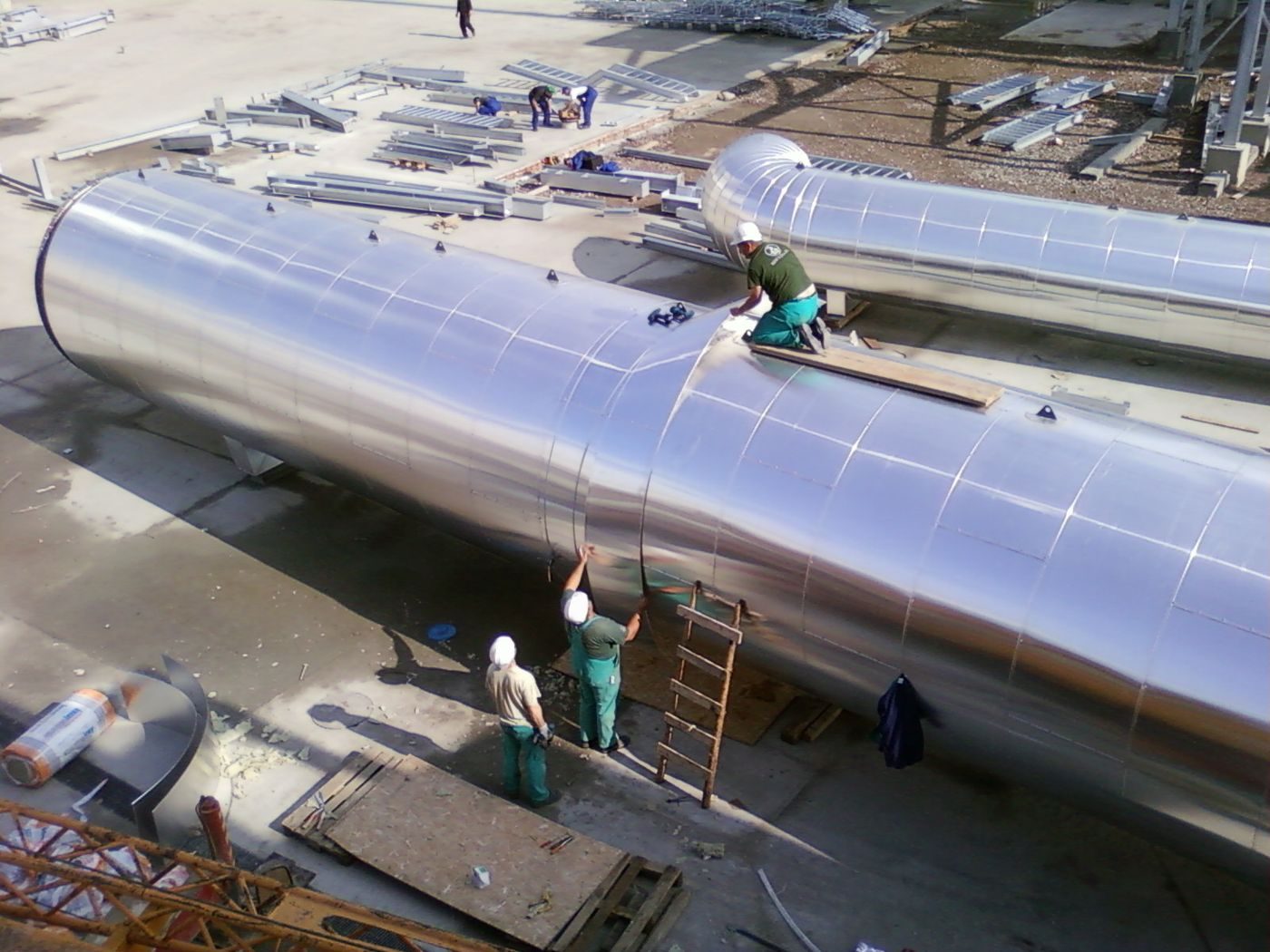

Isolierer montieren eine Aluminiumummantelung an einem großen liegenden Zylinderbehälter

Ummantelung eines liegenden Behälters auf einer Anlagenbaustelle im Ausland. Diese Arbeit unterstützt die Software.

Start

Wir starten in Kürze.

MADisoCAD befindet sich in einem geschlossenen Test: Isolierfachleute arbeiten damit an echten Aufträgen. In Kürze steht es allen zur Verfügung.

Nach dem Start beginnen wir so mit einem neuen Unternehmen:

  1. VorführungWir zeigen Ihnen die Software online an einer echten Rohrleitung.
  2. EinrichtungWir erfassen die Materialien, die Zugaben und die Ausgabe für Ihre Schneidmaschine.
  3. SchulungFür die Aufmaßtechniker am Tablet, für die Werkstatt im Nesting und in der Maschinenausgabe.

Sollen wir Ihnen Bescheid geben, wenn wir starten?

Wir senden zum Start eine einzige E-Mail. Keinen Newsletter.

Häufige Fragen

Fragen

Brauche ich für das Aufmaß Internet?

Nein. Heruntergeladene Zeichnungen lassen sich offline zeichnen und bearbeiten. Für eine neue Zeichnung, die Abwicklung und das Nesting ist eine Netzverbindung nötig.

Auf welchen Geräten läuft es?

Im Browser auf Computer und Tablet sowie als Android-App. Das Aufmaß geht am bequemsten auf einem Tablet im Querformat.

Mit welchen Schneidmaschinen ist es nutzbar?

Mit jeder CAM-Software, die DXF einliest. Direkte Ausgabe gibt es für Steuerungen mit CypCut (.lxd), AIR-WORKS (.MP) und Esprit/Arrows (.TXT). Wenn Sie mit einer anderen Maschine arbeiten, schreiben Sie uns.

Woher weiß die Software, wie viele Schrauben und Niete nötig sind?

Aus der auf der Zeichnung angegebenen Befestigungsart und den tatsächlichen Befestigungspunkten. Die Befestigungselemente stammen aus dem Katalog des Unternehmens, deshalb steht auf dem Zeichnungsblatt die Artikelnummer des Herstellers.

Wo werden unsere Daten gespeichert?

Die Daten jedes Unternehmens liegen in einer eigenen Datenbank, andere Unternehmen haben keinen Zugriff. Auf Wunsch lässt sich die Software auch auf dem eigenen Server des Unternehmens installieren.

Was kostet es?

Das hängt von der Zahl der Benutzer und den genutzten Funktionen ab. Zum Start informieren wir ausführlich.
